Verzinntes Kupferdraht

Verzinntes Kupferdraht – Produktübersicht

DULICO bietet hochwertig verzinnten Kupferdraht an, gefertigt aus hochreinem Kupfer (Cu ≥ 99,95 %) und elektrolytisch mit einer hellen, gleichmäßigen Zinnschicht beschichtet. Die Verzinnung verbessert die Oxidations- und Korrosionsbeständigkeit, optimiert die Lötbarkeit, stabilisiert die elektrische Leitfähigkeit und erhöht die Lebensdauer des Leiters in feuchten, vibrierenden oder thermisch belasteten Umgebungen.

Dank dieser Eigenschaften eignet sich verzinnter Kupferdraht ideal für Elektronik, Automatisierungstechnik, Industriekabel, Steuerleitungen und Anwendungen in Umgebungen mit hoher Feuchtigkeit oder mechanischer Beanspruchung.

Technische Merkmale

Hervorragende Oxidations- und Korrosionsbeständigkeit: Die Zinnschicht schützt den Leiter zuverlässig vor Oxidation und chemischer Belastung.
Stabile elektrische Leitfähigkeit: Beständige Performance bei Vibrationen, Feuchtigkeit oder stark schwankenden Temperaturen.
Hohe Maß- und Durchmesserkonstanz: Ideal für automatische Verarbeitung wie Crimpen, Terminierung und maschinelles Abisolieren.
Exzellente Lötbarkeit: Gleichmäßige Benetzung und saubere Lötstellen – perfekt für Leiterplatten- und Baugruppenmontage.
Flexible Leiterstrukturen: Lieferbar als Massivdraht oder Litzendraht, passend für Signal-, Steuer- oder Leistungsanwendungen.

Zertifizierungen & Qualitätsstandards

Managementsysteme: ISO 9001:2015, ISO 14001:2015, QC080000:2017

Umwelt & chemische Sicherheit: RoHS 2.0, REACH, California Proposition 65

Produktzertifizierungen (je nach Drahttyp): UL 1007, UL 1015, UL 1571, UL 1589

Maschinenpark & Qualitätssicherung

DULICO setzt moderne Fertigungsanlagen aus Japan, Deutschland, Italien und China ein. Die Qualitätskontrolle erfolgt in allen Prozessstufen:

IQC – Eingangsprüfung
LINE QC – Prozessprüfung
OQC – Endprüfung
100% OQC vor Einlagerung bzw. Versand

Maschinenliste

Ausrüstung	Anzahl
Drahtziehmaschinen	5
Kupfer-Glühöfen	2
Verzinnungsanlagen	5
Litzen-/Flechtmaschinen	3
Wickel- & Isolationseinheiten	2
QC-Messgeräte
Mikrometer	20
Widerstandsmesser	5
Dehnungstester	1
Oberflächenfehler-Scanner	1
Präzisionswaagen	10

Anwendungsbereiche

Verzinnter Kupferdraht findet Verwendung in folgenden Bereichen:

Anwendungsbereiche

Präzisionselektronik: PCB, Sensorleitungen, Signalkabel — **Präzisionselektronik:** PCB, Sensorleitungen, Signalkabel

Aerospace – Medical – High-end devices: Requiring high cleanliness and long-term reliability — *Luft- & Raumfahrt, Medizintechnik, High-End-Geräte*

Automotive – Robotics – Industrial automation: Power circuits, control signals, flexible harnesses — *Automobil, Elektrofahrzeuge, Robotik, industrielle Automatisierung*

Harsh environments: Humidity and corrosion-resistant transmission systems — **Rauhe Umgebungen:** hohe Feuchtigkeit, Korrosion, Vibrationen

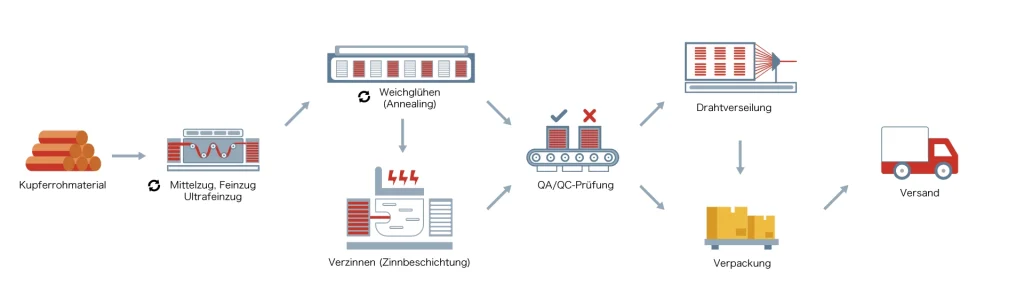

Produktionsprozess (Fertigungsablauf)

Technische Spezifikationen

DULICO liefert verzinnten Kupferdraht in vielen Durchmessern und Konfigurationen:

Leitfähigkeit: ~100% IACS
Außendurchmesser: 0,05 mm – 2,6 mm
Toleranz: ±0,003 – 0,026 mm
Spezifischer Widerstand: 3,249 Ω/km (2,6 mm) bis 8,786 Ω/km (0,05 mm)
Dehnung: 5 % (ultrafein) bis 25 % (größere Querschnitte)

Detailed datasheets or technical consultation:

Massivkupferdraht

Außendurchmesser (mm)	Toleranz (±mm)	Durchmesserbereich (mm)	Leitfähigkeit (@20°C %IACS)	Elektrischer Widerstand (@20°C Ω/km)	Min. Dehnung BC (%)	Min. Dehnung TC (%)
0.05	0,003	0,047–0,053	100	8786,000	7	5
0.06	0,003	0,057–0,063	100	6101,200	7	5
0.08	0,003	0,077–0,083	100	3432,000	12	10
0.09	0,003	0,087–0,093	100	2711,700	12	10
0.10	0,003	0,097–0,103	100	2196,500	12	10
0.114	0,003	0,111–0,117	100	1690,100	12	10
0.12	0,003	0,117–0,123	100	1520,500	12	12
0.127	0,003	0,124–0,130	100	1361,800	12	12
0.14	0,003	0,137–0,143	100	1120,650	12	12
0.15	0,003	0,147–0,153	100	976,190	15	12
0.155	0,003	0,152–0,158	100	914,220	15	12
0.16	0,003	0,157–0,163	100	858,000	15	12
0.175	0,003	0,172–0,178	100	717,210	15	15
0.18	0,003	0,177–0,183	100	677,920	15	15
0.19	0,003	0,187–0,193	100	608,450	15	15
0.2	0,003	0,197–0,203	100	549,120	15	15
0.203	0,003	0,200–0,206	100	533,000	15	15
0.226	0,003	0,223–0,229	100	430,050	15	15
0.23	0,003	0,227–0,233	100	415,220	15	15
0.24	0,003	0,237–0,243	100	381,330	15	15
0.245	0,003	0,242–0,248	100	365,920	15	15
0.247	0,003	0,244–0,250	100	360,030	15	15
0.25	0,003	0,247–0,253	100	351,430	15	15
0.254	0,003	0,251–0,257	100	340,450	15	15
0.26	0,003	0,257–0,263	100	324,920	20	15
0.29	0,003	0,287–0,293	100	261,180	20	15
0.32	0,003	0,317–0,323	100	214,500	20	15
0.361	0,004	0,357–0,365	100	168,540	20	15
0.404	0,004	0,400–0,408	100	134,570	20	15
0.455	0,005	0,450–0,460	100	110,920	20	15
0.511	0,005	0,506–0,516	100	84,120	20	20
0.574	0,005	0,568–0,580	100	66,860	25	20
0.635	0,005	0,630–0,640	100	54,470	25	20
0.643	0,006	0,637–0,649	100	52,950	25	20
0.717	0,006	0,717–0,731	100	41,903	25	20
0.813	0,007	0,805–0,821	100	33,231	25	20
0.912	0,009	0,903–0,921	100	26,408	25	20
1.02	0,01	1,01–1,03	100	21,110	25	20
1.15	0,012	1,138–1,162	100	16,609	25	20
1.29	0,013	1,277–1,303	100	13,200	25	20
1.63	0,016	1,614–1,646	100	8,267	25	20
2.05	0,021	2,029–2,071	100	5,226	25	20
2.6	0,026	2,574–2,626	100	3,249	25	20

Verzinnter Kupferdraht

Nenn-Außendurchmesser (mm)	Durchmessertoleranz (±mm)	Durchmesserbereich (mm)	Außendurchmesser (mm)	Toleranz des Außendurchmessers (±mm)	Leitfähigkeit (@20°C %IACS)	Elektrischer Widerstand (@20°C Ω/km)	Schlagrichtung (Litzenschlag)	Schlaglänge (mm)	Min. Dehnung BC (%)	Min. Dehnung TC (%)
7/0.0787	0.003	0.0757-0.0817	0.24	0.03	100	506.6	S	2.5 – 4.5	12	10
7/0.08	0.003	0.077-0.083	0.24	0.03	100	190.3	S	2.5 – 4.5	12	10
7/0.10	0.003	0.097-0.103	0.3	0.03	100	313.8	S	7 – 9	15	10
7/0.120	0.003	0.117-0.123	0.37	0.03	100	217.95	S	8 – 10	15	12
7/0.127	0.003	0.124-0.130	388	0.05	100	194.54	S	7 – 9	15	12
7/0.153	0.003	0.150-0.156	467	0.05	100	134.1	S	8 – 10	15	12
7/0.156	0.003	0.153-0.159	476	0.05	100	128.95	S	11 – 13	15	12
7/0.158	0.003	0.155-0.161	482	0.05	100	125.7	S	14 – 16	15	12
7/0.160	0.003	0.157-0.163	488	0.05	100	122.57	S	14 – 16	18	15
7/0.175	0.003	0.172-0.178	534	0.05	100	102.5	S	13 – 15	18	15
7/0.193	0.003	0.190-0.196	589	0.05	100	84.25	S	12 – 14	18	15
7/0.195	0.003	0.192-0.198	595	0.05	100	82.55	S	14 – 16	18	15
8/0.176	0.003	0.173-0.179	575	0.05	100	88.63	S	40 – 45	18	15
11/0.08	0.003	0.077-0.083	306	0.03	100	312.09	S	7 – 9	12	10
11/0.10	0.003	0.097-0.103	383	0.03	100	199.7	S	7 – 9	15	12
11/0.160	0.003	0.157-0.163	612	0.05	100	78.02	S	12 – 16	18	15
12/0.176	0.003	0.173-0.179	704	0.05	100	59.1	S	16 – 18	18	15
15/0.10	0.003	0.097-0.103	447	0.05	100	146.5	S	7 – 9	15	12
16/0.08	0.003	0.077-0.083	0.37	0.03	100	214.51	S	4 – 7	12	10
16/0.175	0.003	0.172-0.178	808	0.05	100	44.82	S	18 – 20	18	15
16/0.18	0.003	0.177-0.183	0.83	0.05	100	42.38	S	19 – 21	18	15
16/0.20	0.003	0.197-0.203	924	0.05	100	34.32	S	22 – 25	18	15
16/0.193	0.003	0.190-0.196	0.9	0.05	100	36.86	S	28 – 32	18	15
17/0.160	0.003	0.157-0.163	762	0.05	100	50.48	S	20 – 22	18	15
19/0.054	0.003	0.051-0.057	0.27	0.03	100	396.5	S	6 – 7	12	8
19/0.08	0.003	0.077-0.083	403	0.03	100	180.65	S	3.7 – 4.7	12	10
20/0.175	0.003	0.172-0.178	904	0.05	100	35.86	S	24 – 26	18	15
20/0.176	0.003	0.173-0.179	909	0.05	100	35.46	S	25 – 26	18	15
21/0.10	0.003	0.097-0.103	0.53	0.05	100	104.6	S	11 – 13	15	10
21/0.160	0.003	0.157-0.163	846	0.05	100	40.87	S	20 – 25	18	15
24/0.194	0.003	0.191-0.197	1.097	0.05	100	24.32	S	30 – 33	18	15
25/0.160	0.003	0.157-0.163	924	0.05	100	34.33	S	25 – 29	18	15
26/0.08	0.003	0.077-0.083	471	0.03	100	132.03	S	2.5 – 3.5	12	8
27/0.175	0.003	0.172-0.178	01.05	0.05	100	26.57	S	21 – 23	18	15
30/0.08	0.003	0.077-0.083	506	0.05	100	114.42	S	4.5 – 7.5	12	8
30/0.10	0.003	0.097-0.103	632	0.05	100	73.25	S	7 – 9	15	12
30/0.175	0.003	0.172-0.178	1.107	0.05	100	23.91	S	21 – 23	18	15
30/0.176	0.003	0.173-0.179	1.113	0.05	100	23.64	S	22 – 25	18	15
30/0.240	0.003	0.237-0.243	1.518	0.05	100	12.71	S	28 – 32	18	15
30/0.243	0.003	0.240-0.246	1.537	0.05	100	12.4	S	48 – 56	18	15
30/0.247	0.003	0.243-0.250	1.562	0.05	100	12	S	35 – 40	18	15
32/0.198	0.003	0.195-0.201	1.293	0.05	100	17.51	S	30 – 33	18	15
37/0.05	0.003	0.047-0.053	351	0.03	100	237.5	S	4 – 6	12	8
37/0.057	0.003	0.054-0.06	0.4	0.03	100	182.75	S	6.5 – 7.5	12	8
37/0.08	0.003	0.077-0.083	421	0.03	100	92.8	S	7 – 9	12	8
41/0.08	0.003	0.077-0.083	591	0.05	100	83.72	S	5 – 6	12	10
41/0.150	0.003	0.147-0.153	1.109	0.05	100	23.81	S	40 – 48	15	12
41/0.160	0.003	0.157-0.163	1.18	0.05	100	20.93	S	32 – 34	18	15
50/0.240	0.003	0.237-0.243	1.95	0.05	100	7.63	S	39 – 42	18	15
50/0.243	0.003	0.240-0.246	1.984	0.05	100	7.44	S	61 – 71	18	15
50/0.247	0.003	0.243-0.250	2.017	0.05	100	7.202	S	40 – 45	18	15
65/0.08	0.003	0.077-0.083	745	0.05	100	52.82	S	12.5 – 15.5	13	10
65/0.150	0.003	0.147-0.153	1.4	0.05	100	15.02	S	60 – 62	20	17

Download: profile-copper-wire.pdf

FAQ – Häufig gestellte Fragen

Wo kann verzinnter Kupferdraht eingesetzt werden?

In Steuerkreisen, Jumperleitungen, Signalübertragung, Crimp-Terminals, Sensoren und automatisierten Steuerungssystemen.

Sind kundenspezifische Spezifikationen möglich?

a. Durchmesser (AWG/mm), Härte, Leiteraufbau, Zinnschichtdicke, Spulenlänge und Verpackung können kundenspezifisch angepasst werden.

Unterschied zwischen verzinntem und blankem Kupferdraht?

Verzinnter Draht besitzt eine schützende Zinnschicht, die Korrosionsbeständigkeit und Kontaktstabilität stark verbessert. Blanker Kupferdraht oxidiert schneller und kann langfristig an Leistung verlieren.
