Cable de Cobre Estañado

DULICO suministra cables de cobre estañado de alta calidad, fabricados a partir de cobre de alta pureza (Cu ≥ 99,95%) con una capa de estaño brillante y uniforme.

El recubrimiento de Sn proporciona resistencia a la oxidación, mejora la soldabilidad, garantiza una conductividad estable y prolonga la vida útil del conductor en entornos húmedos, con vibraciones o temperaturas elevadas.

Gracias a estas características técnicas, el cable de cobre estañado se utiliza ampliamente en electrónica, automatización, equipos industriales y en ambientes con alta humedad o vibración.

Características Destacadas

Resistencia a la oxidación y a la corrosión: la capa de estaño protege el núcleo de cobre.
Conductividad estable: adecuado para entornos con vibración, humedad o variaciones de temperatura.
Dimensiones uniformes: ideal para procesos automatizados (crimpado, terminales).
Excelente soldabilidad: la capa de Sn permite una adhesión homogénea del estaño, adecuada para PCB y placas electrónicas.
Opciones de construcción flexibles: disponible en conductor sólido o en conductor trenzado (solid / stranded).

Normas de Calidad y Certificaciones

Sistemas de gestión: ISO 9001:2015, ISO 14001:2015, QC080000:2017
Cumplimiento ambiental y químico: RoHS 2.0, REACH, California Proposition 65
Certificaciones de producto (según el tipo de cable): UL 1007, UL 1015, UL 1571, UL 1589

SISTEMA DE MAQUINARIA Y EQUIPOS

Con maquinaria moderna importada de Japón, Alemania, Italia y China, DULICO controla rigurosamente la calidad en cada etapa de producción: IQC, OQC, LINE QC y 100% OQC antes del almacenamiento.

Listado de Maquinaria y Equipos

Equipos de Producción	Quantity
Máquinas de trefilado	5
Hornos de recocido de cobre	2
Máquinas de estañado	5
Máquinas trenzadoras de alambre	3
Unidades de bobinado y extrusión de cubierta	2
Equipos de Control de Calidad
Micrómetros	20
Medidores de resistencia	5
Equipos de prueba de elongación	1
Escáner de defectos superficiales	1
Balanzas de precisión	10

Hệ thống máy móc sản xuất dây đồng mạ thiếc — *Sistema de maquinaria para la producción de cable de cobre estañado*

APLICACIONES DEL CABLE DE COBRE ESTAÑADO

Gracias a sus propiedades superiores, el cable de cobre estañado se utiliza en numerosos sectores como aviación, fabricación de maquinaria, industria automotriz, electrónica de precisión, equipos médicos, robótica, automatización y sistemas que requieren alta estabilidad a largo plazo.

Principales aplicaciones

Equipos eléctricos y electrónicos de precisión: placas PCB, cables de señal, sensores, instrumentos de medición. — **Equipos eléctricos y electrónicos de precisión:** placas PCB, cables de señal, sensores, instrumentos de medición.

Aeronáutica – Medicina – Equipos de alta gama: aplicaciones que requieren limpieza, durabilidad y estabilidad prolongada. — **Aeronáutica – Medicina – Equipos de alta gama:** aplicaciones que requieren limpieza, durabilidad y estabilidad prolongada.

Industria automotriz – Robótica – Automatización: circuitos principales, cables de control, transmisión de señales. — **Industria automotriz – Robótica – Automatización:** circuitos principales, cables de control, transmisión de señales.

Aplicaciones en entornos severos: humedad elevada, ambientes corrosivos y condiciones variables. — **Aplicaciones en entornos severos:** humedad elevada, ambientes corrosivos y condiciones variables.

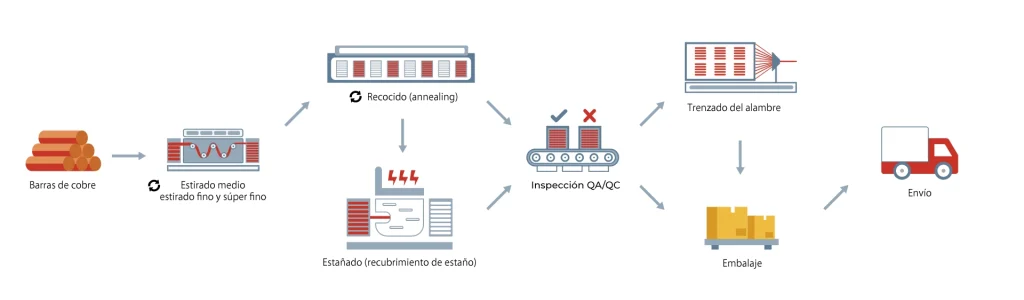

PROCESO DE FABRICACIÓN

El proceso de producción del cable de cobre estañado está estrictamente controlado desde la materia prima hasta el producto final.

ESPECIFICACIONES TÉCNICAS

DULICO ofrece cables de cobre estañado en una amplia gama de tamaños, configuraciones y parámetros técnicos.Las especificaciones incluyen:

Conductividad: ~100% IACS
Diámetro exterior (OD): 0,05 mm – 2,6 mm
Tolerancia OD: ±0,003 – ±0,026 mm
Resistividad: 3,249 Ω/km (OD 2,6 mm) a 8,786 Ω/km (OD 0,05 mm)
Elongación: 5% (cables ultrafinos) a 25% (calibres mayores)

Los clientes pueden consultar más detalles en las dos tablas siguientes:

Tabla de Especificaciones del Cable de Cobre Sólido

Diámetro OD (mm)	Tolerancia (±mm)	Rango de OD (mm)	Conductividad (@20°C %IACS)	Resistencia (@20°C Ω/km)	Elongación mínima BC (%)	Elongación mínima TC (%)
0.05	0,003	0,047–0,053	100	8786,000	7	5
0.06	0,003	0,057–0,063	100	6101,200	7	5
0.08	0,003	0,077–0,083	100	3432,000	12	10
0.09	0,003	0,087–0,093	100	2711,700	12	10
0.10	0,003	0,097–0,103	100	2196,500	12	10
0.114	0,003	0,111–0,117	100	1690,100	12	10
0.12	0,003	0,117–0,123	100	1520,500	12	12
0.127	0,003	0,124–0,130	100	1361,800	12	12
0.14	0,003	0,137–0,143	100	1120,650	12	12
0.15	0,003	0,147–0,153	100	976,190	15	12
0.155	0,003	0,152–0,158	100	914,220	15	12
0.16	0,003	0,157–0,163	100	858,000	15	12
0.175	0,003	0,172–0,178	100	717,210	15	15
0.18	0,003	0,177–0,183	100	677,920	15	15
0.19	0,003	0,187–0,193	100	608,450	15	15
0.2	0,003	0,197–0,203	100	549,120	15	15
0.203	0,003	0,200–0,206	100	533,000	15	15
0.226	0,003	0,223–0,229	100	430,050	15	15
0.23	0,003	0,227–0,233	100	415,220	15	15
0.24	0,003	0,237–0,243	100	381,330	15	15
0.245	0,003	0,242–0,248	100	365,920	15	15
0.247	0,003	0,244–0,250	100	360,030	15	15
0.25	0,003	0,247–0,253	100	351,430	15	15
0.254	0,003	0,251–0,257	100	340,450	15	15
0.26	0,003	0,257–0,263	100	324,920	20	15
0.29	0,003	0,287–0,293	100	261,180	20	15
0.32	0,003	0,317–0,323	100	214,500	20	15
0.361	0,004	0,357–0,365	100	168,540	20	15
0.404	0,004	0,400–0,408	100	134,570	20	15
0.455	0,005	0,450–0,460	100	110,920	20	15
0.511	0,005	0,506–0,516	100	84,120	20	20
0.574	0,005	0,568–0,580	100	66,860	25	20
0.635	0,005	0,630–0,640	100	54,470	25	20
0.643	0,006	0,637–0,649	100	52,950	25	20
0.717	0,006	0,717–0,731	100	41,903	25	20
0.813	0,007	0,805–0,821	100	33,231	25	20
0.912	0,009	0,903–0,921	100	26,408	25	20
1.02	0,01	1,01–1,03	100	21,110	25	20
1.15	0,012	1,138–1,162	100	16,609	25	20
1.29	0,013	1,277–1,303	100	13,200	25	20
1.63	0,016	1,614–1,646	100	8,267	25	20
2.05	0,021	2,029–2,071	100	5,226	25	20
2.6	0,026	2,574–2,626	100	3,249	25	20

Tabla de Especificaciones del Cable de Cobre Trenzado Estañado

Nominal OD (mm	Tolerancia OD(±mm)	Rango OD (mm)	Outer Diameter (mm)	Tolerancia exterior (±mm)	Conductividad (@20°C %IACS)	Resistencia (@20°C Ω/km)	Dirección de trenzado	Paso de trenzado (mm)	Elongación mínima BC	Elongación mínima TC
7/0.0787	0.003	0.0757-0.0817	0.24	0.03	100	506.6	S	2.5 – 4.5	12	10
7/0.08	0.003	0.077-0.083	0.24	0.03	100	190.3	S	2.5 – 4.5	12	10
7/0.10	0.003	0.097-0.103	0.3	0.03	100	313.8	S	7 – 9	15	10
7/0.120	0.003	0.117-0.123	0.37	0.03	100	217.95	S	8 – 10	15	12
7/0.127	0.003	0.124-0.130	388	0.05	100	194.54	S	7 – 9	15	12
7/0.153	0.003	0.150-0.156	467	0.05	100	134.1	S	8 – 10	15	12
7/0.156	0.003	0.153-0.159	476	0.05	100	128.95	S	11 – 13	15	12
7/0.158	0.003	0.155-0.161	482	0.05	100	125.7	S	14 – 16	15	12
7/0.160	0.003	0.157-0.163	488	0.05	100	122.57	S	14 – 16	18	15
7/0.175	0.003	0.172-0.178	534	0.05	100	102.5	S	13 – 15	18	15
7/0.193	0.003	0.190-0.196	589	0.05	100	84.25	S	12 – 14	18	15
7/0.195	0.003	0.192-0.198	595	0.05	100	82.55	S	14 – 16	18	15
8/0.176	0.003	0.173-0.179	575	0.05	100	88.63	S	40 – 45	18	15
11/0.08	0.003	0.077-0.083	306	0.03	100	312.09	S	7 – 9	12	10
11/0.10	0.003	0.097-0.103	383	0.03	100	199.7	S	7 – 9	15	12
11/0.160	0.003	0.157-0.163	612	0.05	100	78.02	S	12 – 16	18	15
12/0.176	0.003	0.173-0.179	704	0.05	100	59.1	S	16 – 18	18	15
15/0.10	0.003	0.097-0.103	447	0.05	100	146.5	S	7 – 9	15	12
16/0.08	0.003	0.077-0.083	0.37	0.03	100	214.51	S	4 – 7	12	10
16/0.175	0.003	0.172-0.178	808	0.05	100	44.82	S	18 – 20	18	15
16/0.18	0.003	0.177-0.183	0.83	0.05	100	42.38	S	19 – 21	18	15
16/0.20	0.003	0.197-0.203	924	0.05	100	34.32	S	22 – 25	18	15
16/0.193	0.003	0.190-0.196	0.9	0.05	100	36.86	S	28 – 32	18	15
17/0.160	0.003	0.157-0.163	762	0.05	100	50.48	S	20 – 22	18	15
19/0.054	0.003	0.051-0.057	0.27	0.03	100	396.5	S	6 – 7	12	8
19/0.08	0.003	0.077-0.083	403	0.03	100	180.65	S	3.7 – 4.7	12	10
20/0.175	0.003	0.172-0.178	904	0.05	100	35.86	S	24 – 26	18	15
20/0.176	0.003	0.173-0.179	909	0.05	100	35.46	S	25 – 26	18	15
21/0.10	0.003	0.097-0.103	0.53	0.05	100	104.6	S	11 – 13	15	10
21/0.160	0.003	0.157-0.163	846	0.05	100	40.87	S	20 – 25	18	15
24/0.194	0.003	0.191-0.197	1.097	0.05	100	24.32	S	30 – 33	18	15
25/0.160	0.003	0.157-0.163	924	0.05	100	34.33	S	25 – 29	18	15
26/0.08	0.003	0.077-0.083	471	0.03	100	132.03	S	2.5 – 3.5	12	8
27/0.175	0.003	0.172-0.178	01.05	0.05	100	26.57	S	21 – 23	18	15
30/0.08	0.003	0.077-0.083	506	0.05	100	114.42	S	4.5 – 7.5	12	8
30/0.10	0.003	0.097-0.103	632	0.05	100	73.25	S	7 – 9	15	12
30/0.175	0.003	0.172-0.178	1.107	0.05	100	23.91	S	21 – 23	18	15
30/0.176	0.003	0.173-0.179	1.113	0.05	100	23.64	S	22 – 25	18	15
30/0.240	0.003	0.237-0.243	1.518	0.05	100	12.71	S	28 – 32	18	15
30/0.243	0.003	0.240-0.246	1.537	0.05	100	12.4	S	48 – 56	18	15
30/0.247	0.003	0.243-0.250	1.562	0.05	100	12	S	35 – 40	18	15
32/0.198	0.003	0.195-0.201	1.293	0.05	100	17.51	S	30 – 33	18	15
37/0.05	0.003	0.047-0.053	351	0.03	100	237.5	S	4 – 6	12	8
37/0.057	0.003	0.054-0.06	0.4	0.03	100	182.75	S	6.5 – 7.5	12	8
37/0.08	0.003	0.077-0.083	421	0.03	100	92.8	S	7 – 9	12	8
41/0.08	0.003	0.077-0.083	591	0.05	100	83.72	S	5 – 6	12	10
41/0.150	0.003	0.147-0.153	1.109	0.05	100	23.81	S	40 – 48	15	12
41/0.160	0.003	0.157-0.163	1.18	0.05	100	20.93	S	32 – 34	18	15
50/0.240	0.003	0.237-0.243	1.95	0.05	100	7.63	S	39 – 42	18	15
50/0.243	0.003	0.240-0.246	1.984	0.05	100	7.44	S	61 – 71	18	15
50/0.247	0.003	0.243-0.250	2.017	0.05	100	7.202	S	40 – 45	18	15
65/0.08	0.003	0.077-0.083	745	0.05	100	52.82	S	12.5 – 15.5	13	10
65/0.150	0.003	0.147-0.153	1.4	0.05	100	15.02	S	60 – 62	20	17

Download: profile-copper-wire.pdf

Preguntas Frecuentes (FAQ)

¿Dónde se puede utilizar el cable de cobre estañado?

En circuitos de control, puentes de conexión, transmisión de señales, conexiones con terminales crimpados, sensores y sistemas de control automático.

¿Se pueden realizar pedidos personalizados?

Sí. Podemos fabricar según los requisitos de diámetro (AWG/mm), dureza, estructura del conductor, espesor de estaño, longitud del carrete y especificaciones de embalaje.

¿Cuál es la diferencia entre el cable de cobre estañado y el cable de cobre desnudo?

El cobre estañado posee una capa protectora que mejora su resistencia a la oxidación y su durabilidad en ambientes húmedos o industriales. El cobre desnudo se oxida con mayor facilidad y puede perder estabilidad de contacto con el tiempo.
