Dây đồng mạ thiếc

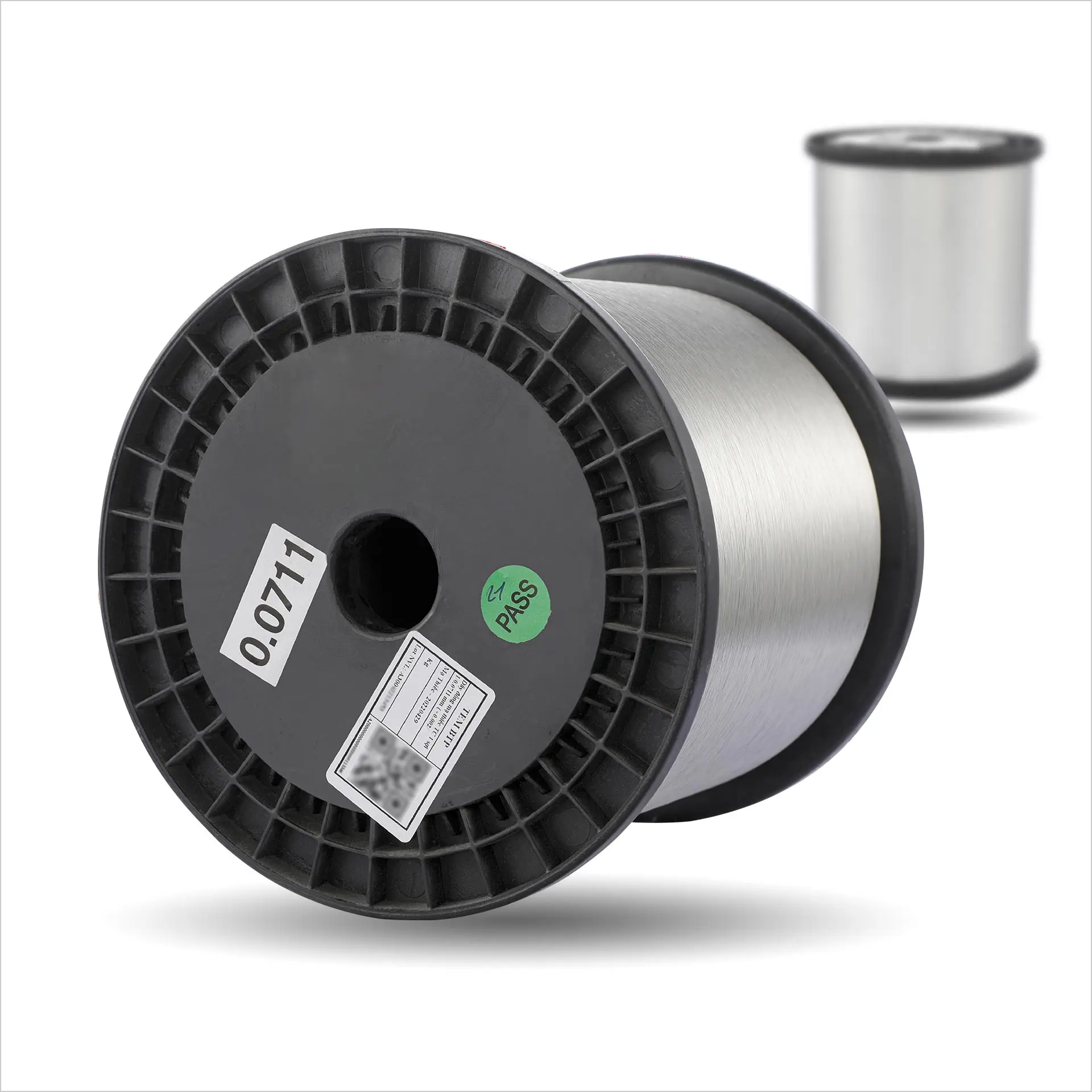

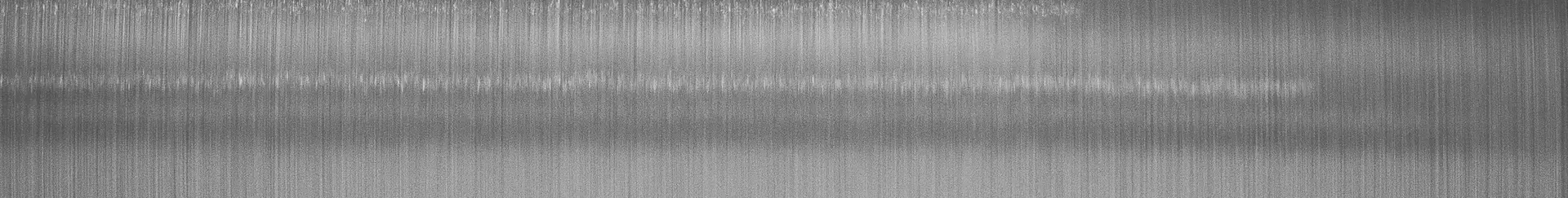

Dây đồng mạ thiếc là sản phẩm dây dẫn được chế tạo từ đồng nguyên chất (Cu ≥ 99,95%), sau đó kéo thành sợi nhỏ và mạ một lớp thiếc (Sn) mỏng, sáng, đồng đều. Lớp mạ thiếc không chỉ chống oxy hóa mà còn giúp dễ hàn, tăng độ bền tiếp xúc điện và kéo dài tuổi thọ dây dẫn trong điều kiện môi trường khắc nghiệt.

Đặc tính nổi bật

Kháng oxy hóa, chống ăn mòn: lớp Sn bảo vệ lõi Cu.
Độ dẫn điện ổn định: thích hợp môi trường rung động, ẩm, nhiệt độ thay đổi.
Đồng đều kích thước: phù hợp cho gia công tự động (crimping, terminal).
Dễ hàn (solderability): lớp Sn giúp thiếc bám đều, dùng tốt cho PCB/bo mạch.
Tùy biến cấu trúc: dây đơn (solid) hoặc dây xoắn (stranded).

Tiêu chuẩn chất lượng & chứng chỉ

Áp dụng hệ thống quản lý: ISO 9001:2015, ISO 14001:2015, QC080000:2017, RoHS 2.0, REACH, California Prop 65.

Chứng nhận sản phẩm: UL 1007, 1015, 1571, 1589.

HỆ THỐNG MÁY MÓC, TRANG THIẾT BỊ

Với các máy móc, dây chuyền sản xuất hiện đại, nhập khẩu từ các quốc gia lớn như Nhật Bản, Đức, Ý, Trung Quốc… các thiết bị kiểm soát chất lượng kiểm tra chặt trẽ trong từng công đoạn IQC, OQC, LINE QC, 100 % OQC trước khi nhập kho.

Bảng chi tiết máy móc và thiết bị sản xuất

MÁY MÓC & THIẾT BỊ	SỐ LƯỢNG
Máy kéo dây	5
Máy ủ đồng	2
Máy mạ thiếc	5
Máy bện dây	3
Máy cuốn dây & ép vỏ	2
THIẾT BỊ KIỂM TRA QC
Panme	20
Máy đo điện trở	5
Máy đo độ dãn dài	1
Máy soi dị tật hình ảnh	1
Cân tiểu ly	10

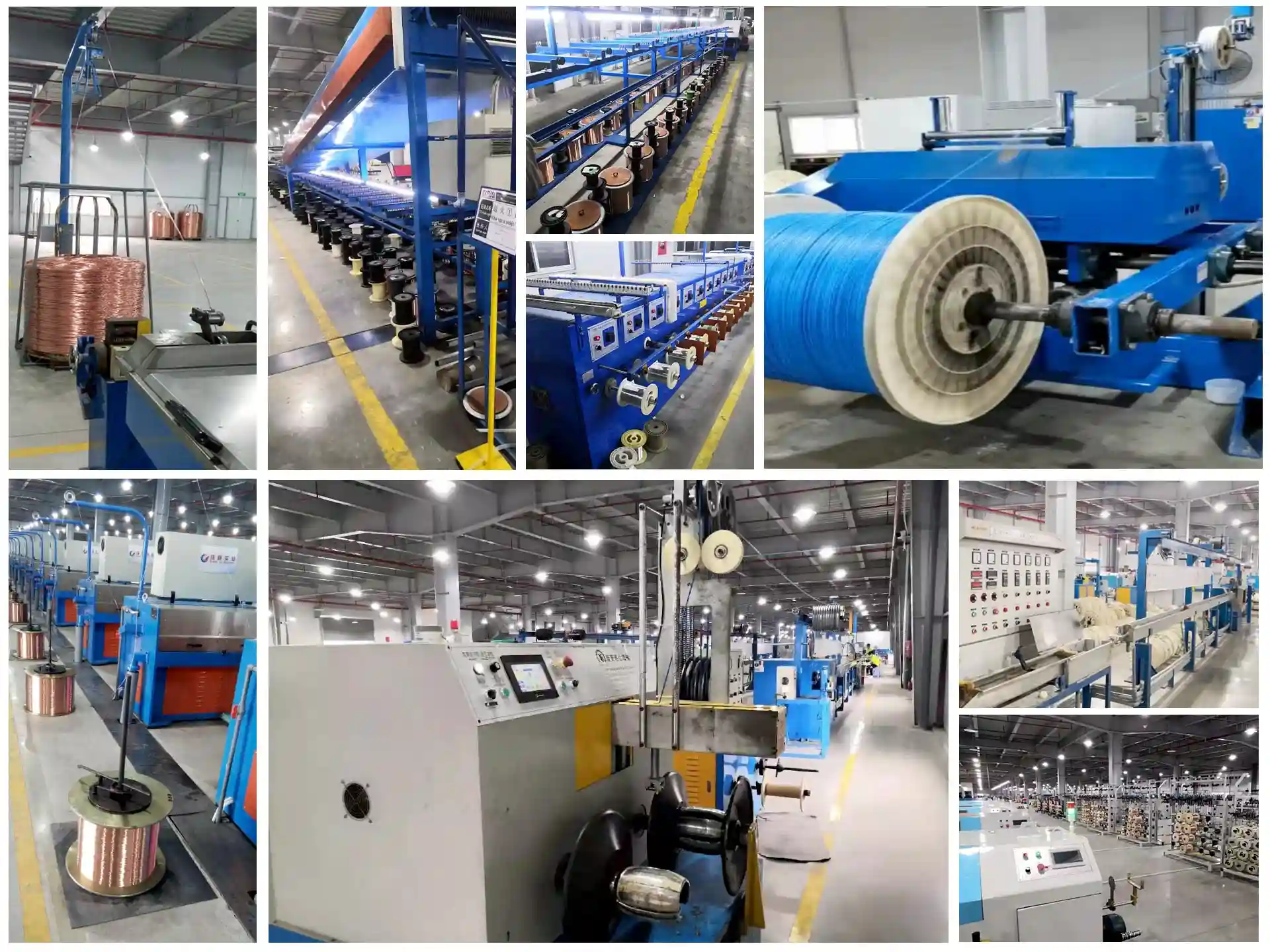

*Hệ thống máy móc sản xuất dây đồng mạ thiếc*

ỨNG DỤNG DÂY ĐỒNG MẠ THIẾC

Với những đặc tính nổi trội dây đồng mạ thiếc được ứng dụng trong nhiều lĩnh vực như hàng không, chế tạo máy, công nghiệp ô tô, điện tử chính xác, thiết bị y tế, robot, tự động hóa, và các hệ thống yêu cầu độ ổn định lâu dài.

Các ứng dụng của dây đồng mạ thiếc

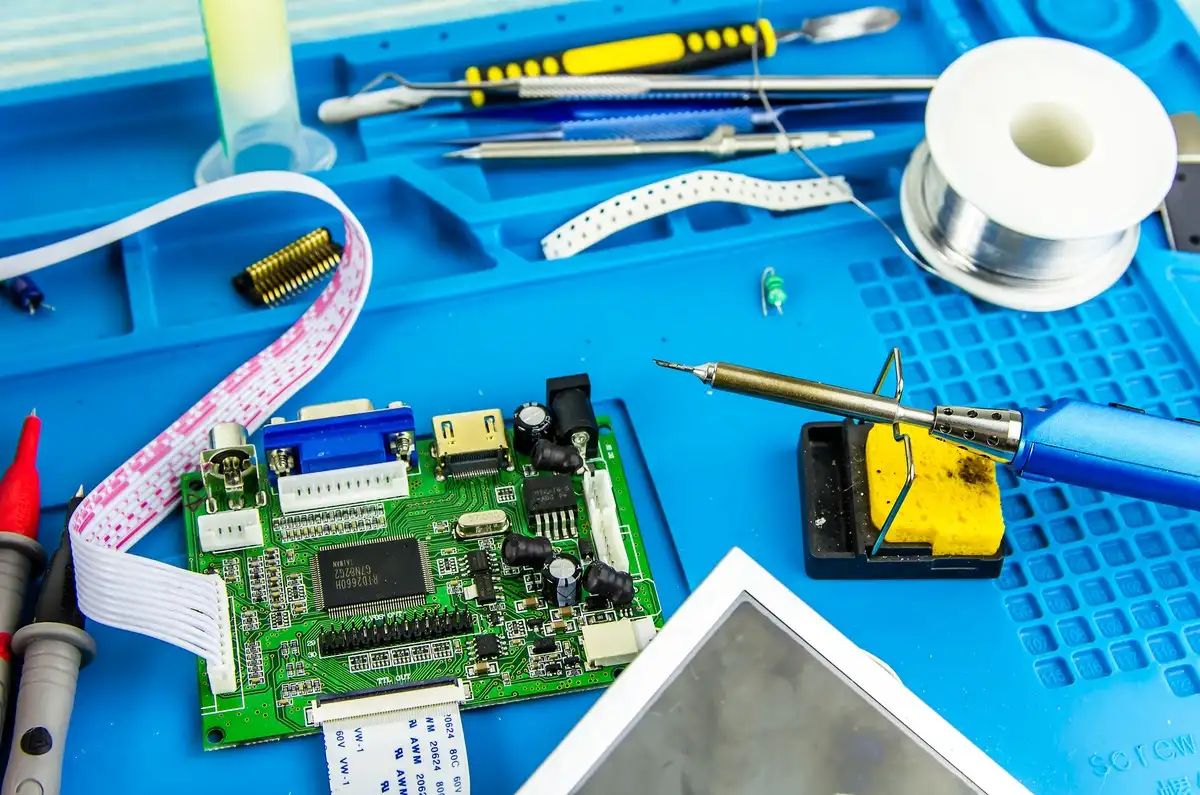

*Thiết bị điện – điện tử chính xác: bo mạch, dây tín hiệu, cảm biến, thiết bị đo lường*

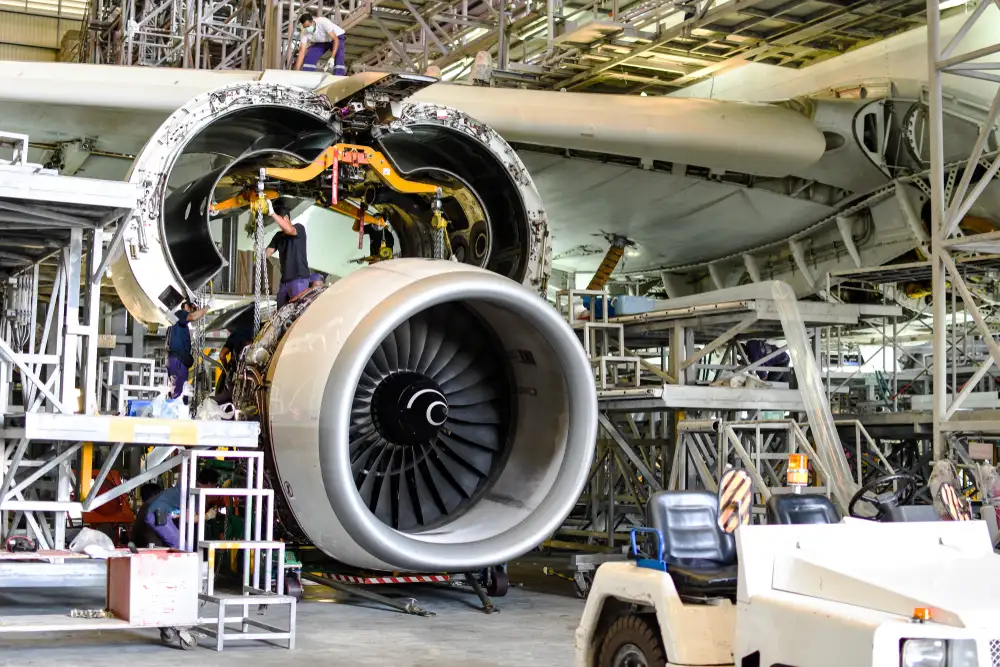

*Hàng không – y tế – thiết bị cao cấp: nơi yêu cầu độ sạch, bền, ổn định lâu dài.*

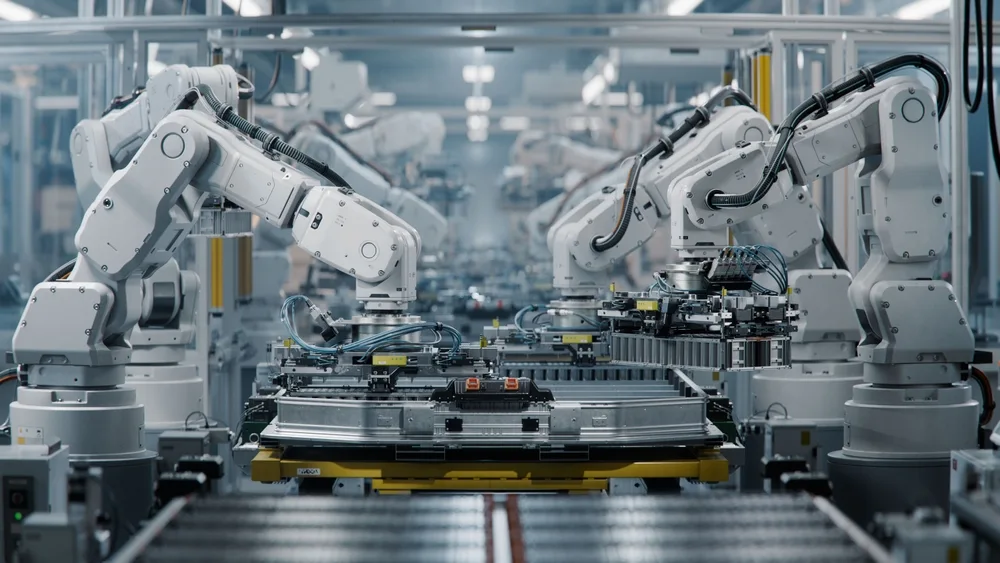

Công nghiệp ô tô – robot – tự động hóa: dây mạch chính, dây tín hiệu, truyền tín hiệu điều khiển. — *Công nghiệp ô tô – robot – tự động hóa: dây mạch chính, tín hiệu điều khiển.*

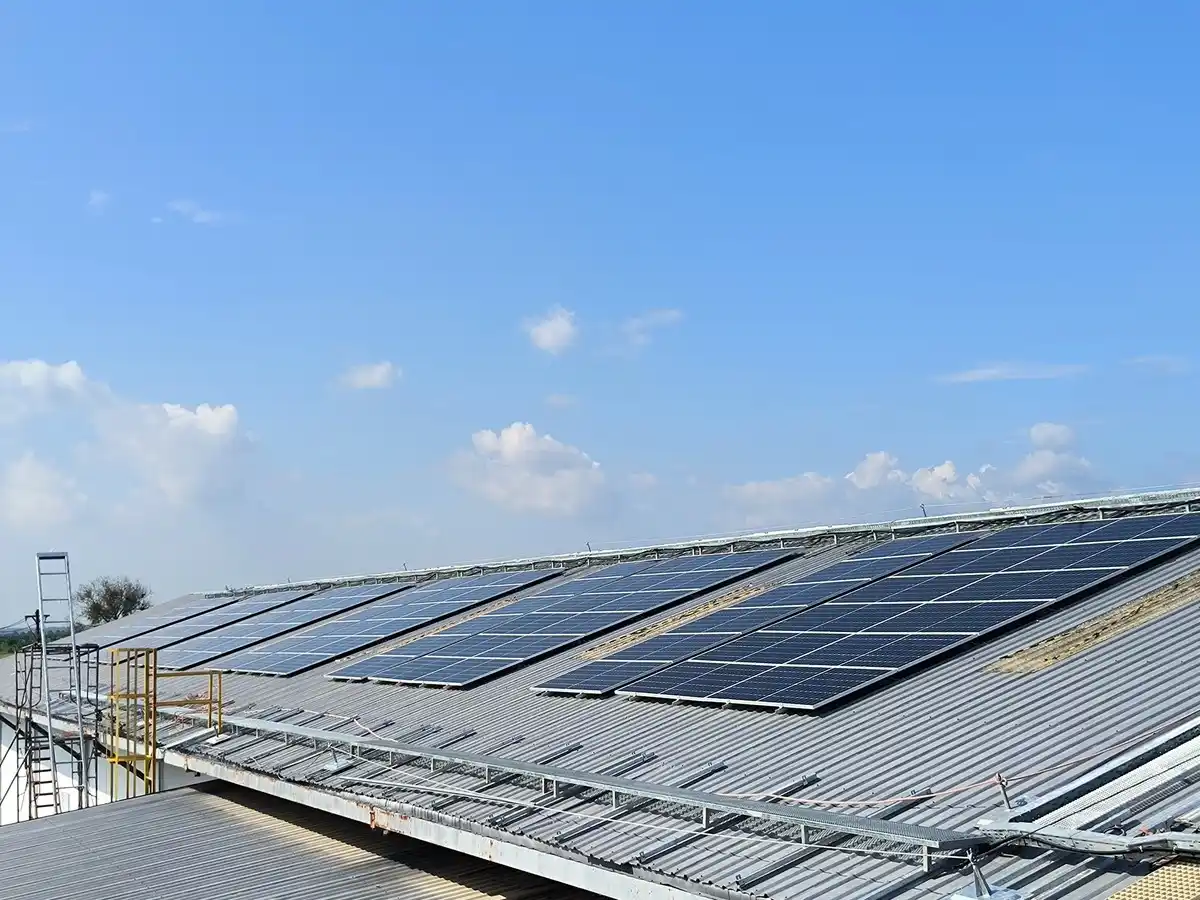

Các ứng dụng truyền dẫn trong môi trường khắc nghiệt: có độ ẩm, ăn mòn... — *Các ứng dụng truyền dẫn trong môi trường khắc nghiệt: có độ ẩm, ăn mòn…*

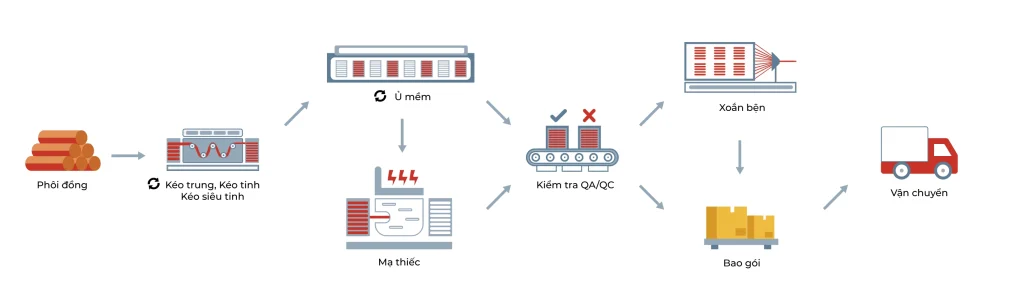

QUY TRÌNH SẢN XUẤT

Quy trình sản xuất dây đồng mạ thiếc được kiểm soát chặt chẽ từ khâu nguyên liệu đến thành phẩm.

Phôi đồng / phôi thiếc: chuẩn bị nguyên liệu Cu và Sn.
Kéo trung: từ bán thành phẩm Dulico kéo xuống dây đồng đường kính 2.6 mm.
Kéo tinh: giảm tiếp đường kính, tạo sợi đồng BTP nhỏ hơn đến 0.6 – 1mm.
Kéo siêu tinh (nếu cần): tạo sợi cực mảnh để mạ thiếc với kích thước từ 0.08 – 0.4mm.
Ủ nhiệt: xử lý nhiệt giúp đồng mềm, dễ uốn và có độ dẫn điện tốt.
Mạ thiếc: mạ điện phân lớp thiếc lên sợi đồng TP.
Xử lý hàng NG (nếu có): phân loại, tái xử lý dây không đạt.
Kiểm tra chất lượng (QA/QC): kiểm tra đường kính, lớp mạ, độ dẫn điện, độ bền kéo.
Đóng gói & nhập kho: cuộn vào spool, ghi nhãn truy xuất, lưu kho.
Xuất kho: giao cho khách hoặc xuất tuyến xoắn – bện để sản xuất thành phẩm dây cáp.

THÔNG SỐ KỸ THUẬT

Chúng tôi cung cấp đến quý khách hàng sản phẩm dây đồng mạ thiếc với đa dạng kích thước, chủng loại, thông số thông số khác nhau. Quý khách hàng có thể tham khảo các sản phẩm với thống số:

Độ dẫn điện: ~100% IACS.
OD từ 0.05 mm đến 2.6 mm (dung sai ±0.003–0.026 mm).
Điện trở suất chuẩn: 3,249 Ω/km (OD 2.6 mm) đến 8,786 Ω/km (OD 0.05 mm).
Độ giãn dài: từ 5% (dây siêu mảnh) đến 25% (dây to hơn).

Chi tiết Quý Khách Hàng có thể xem thêm tại 2 bảng sau:

Bảng thông số kỹ thuật dây đồng mềm

Đường kính OD (mm)	Dung sai (±mm)	Phạm vi OD (mm)	Độ dẫn điện (%IACS)	Điện trở (Ω/km @20°C)	Độ giãn dài tối thiểu BC (%)	Độ giãn dài tối thiểu TC (%)
0.05	0,003	0,047–0,053	100	8786,000	7	5
0.06	0,003	0,057–0,063	100	6101,200	7	5
0.08	0,003	0,077–0,083	100	3432,000	12	10
0.09	0,003	0,087–0,093	100	2711,700	12	10
0.10	0,003	0,097–0,103	100	2196,500	12	10
0.114	0,003	0,111–0,117	100	1690,100	12	10
0.12	0,003	0,117–0,123	100	1520,500	12	12
0.127	0,003	0,124–0,130	100	1361,800	12	12
0.14	0,003	0,137–0,143	100	1120,650	12	12
0.15	0,003	0,147–0,153	100	976,190	15	12
0.155	0,003	0,152–0,158	100	914,220	15	12
0.16	0,003	0,157–0,163	100	858,000	15	12
0.175	0,003	0,172–0,178	100	717,210	15	15
0.18	0,003	0,177–0,183	100	677,920	15	15
0.19	0,003	0,187–0,193	100	608,450	15	15
0.2	0,003	0,197–0,203	100	549,120	15	15
0.203	0,003	0,200–0,206	100	533,000	15	15
0.226	0,003	0,223–0,229	100	430,050	15	15
0.23	0,003	0,227–0,233	100	415,220	15	15
0.24	0,003	0,237–0,243	100	381,330	15	15
0.245	0,003	0,242–0,248	100	365,920	15	15
0.247	0,003	0,244–0,250	100	360,030	15	15
0.25	0,003	0,247–0,253	100	351,430	15	15
0.254	0,003	0,251–0,257	100	340,450	15	15
0.26	0,003	0,257–0,263	100	324,920	20	15
0.29	0,003	0,287–0,293	100	261,180	20	15
0.32	0,003	0,317–0,323	100	214,500	20	15
0.361	0,004	0,357–0,365	100	168,540	20	15
0.404	0,004	0,400–0,408	100	134,570	20	15
0.455	0,005	0,450–0,460	100	110,920	20	15
0.511	0,005	0,506–0,516	100	84,120	20	20
0.574	0,005	0,568–0,580	100	66,860	25	20
0.635	0,005	0,630–0,640	100	54,470	25	20
0.643	0,006	0,637–0,649	100	52,950	25	20
0.717	0,006	0,717–0,731	100	41,903	25	20
0.813	0,007	0,805–0,821	100	33,231	25	20
0.912	0,009	0,903–0,921	100	26,408	25	20
1.02	0,01	1,01–1,03	100	21,110	25	20
1.15	0,012	1,138–1,162	100	16,609	25	20
1.29	0,013	1,277–1,303	100	13,200	25	20
1.63	0,016	1,614–1,646	100	8,267	25	20
2.05	0,021	2,029–2,071	100	5,226	25	20
2.6	0,026	2,574–2,626	100	3,249	25	20

Bảng thông số kỹ thuật dây đồng xoắn

Quy cách	Đường kính (Dung sai)	Phạm vi đường kính OD	Đường kính ngoài (OD Ngoại)	Dung sai	Trở kháng điện (@20°C Ω/KM)	Tỷ trọng (KG/KM)	Hướng xoắn	Khoảng cách bước xoắn (MM)	Giãn dài (lớn nhất)	Độ cứng (lớn nhất)
MM	±MM	MM	MM	±MM	Ω/KM	S	MM	MM	%	%
7/0.0787	3	0.0757-0.0817	0.24	0.03	100	506.6	S	2.5 – 4.5	12	10
7/0.08	3	0.077-0.083	0.24	0.03	100	190.3	S	2.5 – 4.5	12	10
7/0.10	3	0.097-0.103	0.3	0.03	100	313.8	S	7 – 9	15	10
7/0.120	3	0.117-0.123	0.37	0.03	100	217.95	S	8 – 10	15	12
7/0.127	3	0.124-0.130	388	0.05	100	194.54	S	7 – 9	15	12
7/0.153	3	0.150-0.156	467	0.05	100	134.1	S	8 – 10	15	12
7/0.156	3	0.153-0.159	476	0.05	100	128.95	S	11 – 13	15	12
7/0.158	3	0.155-0.161	482	0.05	100	125.7	S	14 – 16	15	12
7/0.160	3	0.157-0.163	488	0.05	100	122.57	S	14 – 16	18	15
7/0.175	3	0.172-0.178	534	0.05	100	102.5	S	13 – 15	18	15
7/0.193	3	0.190-0.196	589	0.05	100	84.25	S	12 – 14	18	15
7/0.195	3	0.192-0.198	595	0.05	100	82.55	S	14 – 16	18	15
8/0.176	3	0.173-0.179	575	0.05	100	88.63	S	40 – 45	18	15
11/0.08	3	0.077-0.083	306	0.03	100	312.09	S	7 – 9	12	10
11/0.10	3	0.097-0.103	383	0.03	100	199.7	S	7 – 9	15	12
11/0.160	3	0.157-0.163	612	0.05	100	78.02	S	12 – 16	18	15
12/0.176	3	0.173-0.179	704	0.05	100	59.1	S	16 – 18	18	15
15/0.10	3	0.097-0.103	447	0.05	100	146.5	S	7 – 9	15	12
16/0.08	3	0.077-0.083	0.37	0.03	100	214.51	S	4 – 7	12	10
16/0.175	3	0.172-0.178	808	0.05	100	44.82	S	18 – 20	18	15
16/0.18	3	0.177-0.183	0.83	0.05	100	42.38	S	19 – 21	18	15
16/0.20	3	0.197-0.203	924	0.05	100	34.32	S	22 – 25	18	15
16/0.193	3	0.190-0.196	0.9	0.05	100	36.86	S	28 – 32	18	15
17/0.160	3	0.157-0.163	762	0.05	100	50.48	S	20 – 22	18	15
19/0.054	3	0.051-0.057	0.27	0.03	100	396.5	S	6 – 7	12	8
19/0.08	3	0.077-0.083	403	0.03	100	180.65	S	3.7 – 4.7	12	10
20/0.175	3	0.172-0.178	904	0.05	100	35.86	S	24 – 26	18	15
20/0.176	3	0.173-0.179	909	0.05	100	35.46	S	25 – 26	18	15
21/0.10	3	0.097-0.103	0.53	0.05	100	104.6	S	11 – 13	15	10
21/0.160	3	0.157-0.163	846	0.05	100	40.87	S	20 – 25	18	15
24/0.194	3	0.191-0.197	1.097	0.05	100	24.32	S	30 – 33	18	15
25/0.160	3	0.157-0.163	924	0.05	100	34.33	S	25 – 29	18	15
26/0.08	3	0.077-0.083	471	0.03	100	132.03	S	2.5 – 3.5	12	8
27/0.175	3	0.172-0.178	01.05	0.05	100	26.57	S	21 – 23	18	15
30/0.08	3	0.077-0.083	506	0.05	100	114.42	S	4.5 – 7.5	12	8
30/0.10	3	0.097-0.103	632	0.05	100	73.25	S	7 – 9	15	12
30/0.175	3	0.172-0.178	1.107	0.05	100	23.91	S	21 – 23	18	15
30/0.176	3	0.173-0.179	1.113	0.05	100	23.64	S	22 – 25	18	15
30/0.240	3	0.237-0.243	1.518	0.05	100	12.71	S	28 – 32	18	15
30/0.243	3	0.240-0.246	1.537	0.05	100	12.4	S	48 – 56	18	15
30/0.247	3	0.243-0.250	1.562	0.05	100	12	S	35 – 40	18	15
32/0.198	3	0.195-0.201	1.293	0.05	100	17.51	S	30 – 33	18	15
37/0.05	3	0.047-0.053	351	0.03	100	237.5	S	4 – 6	12	8
37/0.057	3	0.054-0.06	0.4	0.03	100	182.75	S	6.5 – 7.5	12	8
37/0.08	3	0.077-0.083	421	0.03	100	92.8	S	7 – 9	12	8
41/0.08	3	0.077-0.083	591	0.05	100	83.72	S	5 – 6	12	10
41/0.150	3	0.147-0.153	1.109	0.05	100	23.81	S	40 – 48	15	12
41/0.160	3	0.157-0.163	1.18	0.05	100	20.93	S	32 – 34	18	15
50/0.240	3	0.237-0.243	1.95	0.05	100	7.63	S	39 – 42	18	15
50/0.243	3	0.240-0.246	1.984	0.05	100	7.44	S	61 – 71	18	15
50/0.247	3	0.243-0.250	2.017	0.05	100	7.202	S	40 – 45	18	15
65/0.08	3	0.077-0.083	745	0.05	100	52.82	S	12.5 – 15.5	13	10
65/0.150	3	0.147-0.153	1.4	0.05	100	15.02	S	60 – 62	20	17

Câu hỏi thường gặp

Dây mạ thiếc dùng được ở đâu?

Trong mạch điều khiển, dây nhảy thiết bị, truyền tín hiệu, dây đấu nối đầu cos, cảm biến, hệ thống điều khiển tự động.

Có thể đặt hàng theo yêu cầu không?

Hoàn toàn được. Chúng tôi có thể đáp ứng các yêu cầu về đường kính (AWG/mm), độ cứng, cấu trúc sợi, lớp mạ, chiều dài cuộn, quy cách đóng gói.

Dây đồng mạ thiếc khác gì dây đồng trần?

Dây mạ thiếc có lớp thiếc bảo vệ, giúp chống oxy hóa, bền hơn trong môi trường ẩm hoặc công nghiệp; trong khi dây đồng trần dễ bị xỉn, giảm ổn định tiếp xúc theo thời gian.
