CÂBLE EN CUIVRE ÉTAINÉ

DULICO fournit des câbles en cuivre étamé de haute qualité, fabriqués à partir de cuivre de haute pureté (Cu ≥ 99,95 %) avec une couche d’étain brillante et uniforme.

Le revêtement en Sn protège le cuivre contre l’oxydation, améliore la soudabilité, assure une conductivité stable et prolonge la durée de vie du conducteur dans les environnements humides, vibrants ou à température élevée.

Grâce à ces propriétés techniques, le câble en cuivre étamé est largement utilisé dans l’électronique, l’automatisation, les équipements industriels et les environnements soumis à une forte humidité ou à des vibrations.

Caractéristiques Principales

Résistance à l’oxydation et à la corrosion : la couche d’étain protège le noyau en cuivre.
Conductivité stable : adaptée aux environnements soumis aux vibrations, à l’humidité ou aux variations de température.
Dimensions uniformes : idéale pour les procédés automatisés (sertissage, terminaux).
Excellente soudabilité : la couche d’étain assure une adhérence homogène lors du brasage, adaptée aux PCB et circuits imprimés.
Options de structure flexibles : conducteurs monobrins (solid) ou toronnés (stranded).

Normes de Qualité & Certifications

Systèmes de gestion : ISO 9001:2015, ISO 14001:2015, QC080000:2017
Conformité environnementale et chimique : RoHS 2.0, REACH, California Proposition 65
Certifications produit (selon le type de conducteur) : UL 1007, UL 1015, UL 1571, UL 1589

SYSTÈME DE MACHINES & ÉQUIPEMENTS

Grâce à un parc de machines modernes importées du Japon, d’Allemagne, d’Italie et de Chine, DULICO assure un contrôle qualité rigoureux à chaque étape : IQC, OQC, LINE QC et 100 % OQC avant stockage.

Liste des Machines et Équipements

Équipements de Production	Quantity
Machines de tréfilage	5
Fours de recuit du cuivre	2
Machines d’étamage	5
Machines de toronnage	3
Unités d’enroulement & d’extrusion de gaine	2
Équipements de Contrôle Qualité (QC)
Micromètres	20
Appareils de mesure de résistance	5
Testeur d’allongement	1
Scanner de défauts de surface	1
Balances de précision	10

*Système de machines pour la production de câbles en cuivre étamé*

APPLICATIONS DU CÂBLE EN CUIVRE ÉTAINÉ

Grâce à ses performances supérieures, le câble en cuivre étamé est utilisé dans de nombreux secteurs tels que l’aéronautique, la fabrication de machines, l’industrie automobile, l’électronique de précision, les équipements médicaux, les robots, l’automatisation et les systèmes nécessitant une stabilité à long terme.

Applications Principales

Équipements électriques et électroniques de précision : circuits imprimés, câbles de signal, capteurs, instruments de mesure. — **Équipements électriques et électroniques de précision :** circuits imprimés, câbles de signal, capteurs, instruments de mesure.

Aéronautique – Médical – Appareils haut de gamme : environnements nécessitant propreté, durabilité et stabilité prolongée. — **Aéronautique – Médical – Appareils haut de gamme :** environnements nécessitant propreté, durabilité et stabilité prolongée.

Industrie automobile – Robotique – Automatisation : circuits principaux, signaux de commande, transmission de contrôle. — **Industrie automobile – Robotique – Automatisation :** circuits principaux, signaux de commande, transmission de contrôle.

Applications en environnements sévères : humidité élevée, atmosphères corrosives, conditions variables. — **Applications en environnements sévères :** humidité élevée, atmosphères corrosives, conditions variables.

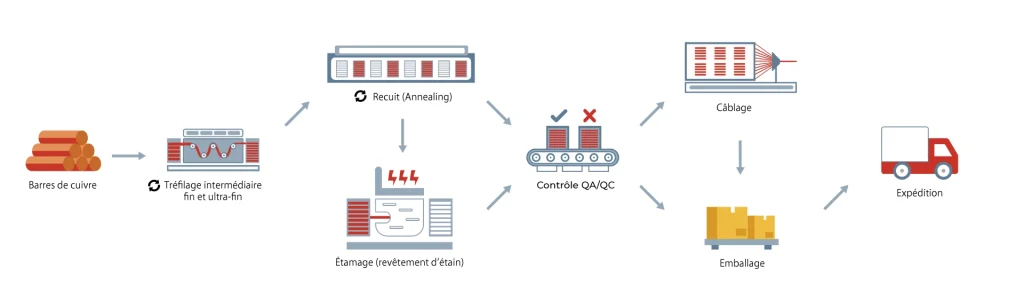

PROCESSUS DE FABRICATION

Le processus de fabrication du câble en cuivre étamé est strictement contrôlé depuis la matière première jusqu’au produit fini.

SPÉCIFICATIONS TECHNIQUES

DULICO fournit des câbles en cuivre étamé dans une large gamme de dimensions, configurations et paramètres techniques.

Conductivité : ~100 % IACS
Diamètre extérieur (OD) : 0,05 mm à 2,6 mm
Tolérance OD : ±0,003 à ±0,026 mm
Résistivité : de 3,249 Ω/km (2,6 mm) à 8,786 Ω/km (0,05 mm)
Allongement : de 5 % (ultra-fin) à 25 % (grands diamètres)

Les détails complets figurent dans les deux tableaux techniques :

Tableau des Spécifications — Fil de Cuivre Monobrin

Diamètre OD (mm)	Tolérance (±mm)	Plage OD (mm)	Conductivité (@20°C %IACS)	Résistance (@20°C Ω/km)	Allongement min. BC (%)	Allongement min.TC(%)
0.05	0,003	0,047–0,053	100	8786,000	7	5
0.06	0,003	0,057–0,063	100	6101,200	7	5
0.08	0,003	0,077–0,083	100	3432,000	12	10
0.09	0,003	0,087–0,093	100	2711,700	12	10
0.10	0,003	0,097–0,103	100	2196,500	12	10
0.114	0,003	0,111–0,117	100	1690,100	12	10
0.12	0,003	0,117–0,123	100	1520,500	12	12
0.127	0,003	0,124–0,130	100	1361,800	12	12
0.14	0,003	0,137–0,143	100	1120,650	12	12
0.15	0,003	0,147–0,153	100	976,190	15	12
0.155	0,003	0,152–0,158	100	914,220	15	12
0.16	0,003	0,157–0,163	100	858,000	15	12
0.175	0,003	0,172–0,178	100	717,210	15	15
0.18	0,003	0,177–0,183	100	677,920	15	15
0.19	0,003	0,187–0,193	100	608,450	15	15
0.2	0,003	0,197–0,203	100	549,120	15	15
0.203	0,003	0,200–0,206	100	533,000	15	15
0.226	0,003	0,223–0,229	100	430,050	15	15
0.23	0,003	0,227–0,233	100	415,220	15	15
0.24	0,003	0,237–0,243	100	381,330	15	15
0.245	0,003	0,242–0,248	100	365,920	15	15
0.247	0,003	0,244–0,250	100	360,030	15	15
0.25	0,003	0,247–0,253	100	351,430	15	15
0.254	0,003	0,251–0,257	100	340,450	15	15
0.26	0,003	0,257–0,263	100	324,920	20	15
0.29	0,003	0,287–0,293	100	261,180	20	15
0.32	0,003	0,317–0,323	100	214,500	20	15
0.361	0,004	0,357–0,365	100	168,540	20	15
0.404	0,004	0,400–0,408	100	134,570	20	15
0.455	0,005	0,450–0,460	100	110,920	20	15
0.511	0,005	0,506–0,516	100	84,120	20	20
0.574	0,005	0,568–0,580	100	66,860	25	20
0.635	0,005	0,630–0,640	100	54,470	25	20
0.643	0,006	0,637–0,649	100	52,950	25	20
0.717	0,006	0,717–0,731	100	41,903	25	20
0.813	0,007	0,805–0,821	100	33,231	25	20
0.912	0,009	0,903–0,921	100	26,408	25	20
1.02	0,01	1,01–1,03	100	21,110	25	20
1.15	0,012	1,138–1,162	100	16,609	25	20
1.29	0,013	1,277–1,303	100	13,200	25	20
1.63	0,016	1,614–1,646	100	8,267	25	20
2.05	0,021	2,029–2,071	100	5,226	25	20
2.6	0,026	2,574–2,626	100	3,249	25	20

Tableau des Spécifications — Fil de Cuivre Toronné Étainé

OD (mm	Tolérance OD(±mm)	Plage OD (mm)	Diamètre extérieur (mm)	Tolérance ext.(±mm)	Conductivité (@20°C %IACS)	Résistance (@20°C Ω/km)	Sens de toronnage	Pas de toronnage (mm)	Allongement min. BC	Allongement min. TC
7/0.0787	0.003	0.0757-0.0817	0.24	0.03	100	506.6	S	2.5 – 4.5	12	10
7/0.08	0.003	0.077-0.083	0.24	0.03	100	190.3	S	2.5 – 4.5	12	10
7/0.10	0.003	0.097-0.103	0.3	0.03	100	313.8	S	7 – 9	15	10
7/0.120	0.003	0.117-0.123	0.37	0.03	100	217.95	S	8 – 10	15	12
7/0.127	0.003	0.124-0.130	388	0.05	100	194.54	S	7 – 9	15	12
7/0.153	0.003	0.150-0.156	467	0.05	100	134.1	S	8 – 10	15	12
7/0.156	0.003	0.153-0.159	476	0.05	100	128.95	S	11 – 13	15	12
7/0.158	0.003	0.155-0.161	482	0.05	100	125.7	S	14 – 16	15	12
7/0.160	0.003	0.157-0.163	488	0.05	100	122.57	S	14 – 16	18	15
7/0.175	0.003	0.172-0.178	534	0.05	100	102.5	S	13 – 15	18	15
7/0.193	0.003	0.190-0.196	589	0.05	100	84.25	S	12 – 14	18	15
7/0.195	0.003	0.192-0.198	595	0.05	100	82.55	S	14 – 16	18	15
8/0.176	0.003	0.173-0.179	575	0.05	100	88.63	S	40 – 45	18	15
11/0.08	0.003	0.077-0.083	306	0.03	100	312.09	S	7 – 9	12	10
11/0.10	0.003	0.097-0.103	383	0.03	100	199.7	S	7 – 9	15	12
11/0.160	0.003	0.157-0.163	612	0.05	100	78.02	S	12 – 16	18	15
12/0.176	0.003	0.173-0.179	704	0.05	100	59.1	S	16 – 18	18	15
15/0.10	0.003	0.097-0.103	447	0.05	100	146.5	S	7 – 9	15	12
16/0.08	0.003	0.077-0.083	0.37	0.03	100	214.51	S	4 – 7	12	10
16/0.175	0.003	0.172-0.178	808	0.05	100	44.82	S	18 – 20	18	15
16/0.18	0.003	0.177-0.183	0.83	0.05	100	42.38	S	19 – 21	18	15
16/0.20	0.003	0.197-0.203	924	0.05	100	34.32	S	22 – 25	18	15
16/0.193	0.003	0.190-0.196	0.9	0.05	100	36.86	S	28 – 32	18	15
17/0.160	0.003	0.157-0.163	762	0.05	100	50.48	S	20 – 22	18	15
19/0.054	0.003	0.051-0.057	0.27	0.03	100	396.5	S	6 – 7	12	8
19/0.08	0.003	0.077-0.083	403	0.03	100	180.65	S	3.7 – 4.7	12	10
20/0.175	0.003	0.172-0.178	904	0.05	100	35.86	S	24 – 26	18	15
20/0.176	0.003	0.173-0.179	909	0.05	100	35.46	S	25 – 26	18	15
21/0.10	0.003	0.097-0.103	0.53	0.05	100	104.6	S	11 – 13	15	10
21/0.160	0.003	0.157-0.163	846	0.05	100	40.87	S	20 – 25	18	15
24/0.194	0.003	0.191-0.197	1.097	0.05	100	24.32	S	30 – 33	18	15
25/0.160	0.003	0.157-0.163	924	0.05	100	34.33	S	25 – 29	18	15
26/0.08	0.003	0.077-0.083	471	0.03	100	132.03	S	2.5 – 3.5	12	8
27/0.175	0.003	0.172-0.178	01.05	0.05	100	26.57	S	21 – 23	18	15
30/0.08	0.003	0.077-0.083	506	0.05	100	114.42	S	4.5 – 7.5	12	8
30/0.10	0.003	0.097-0.103	632	0.05	100	73.25	S	7 – 9	15	12
30/0.175	0.003	0.172-0.178	1.107	0.05	100	23.91	S	21 – 23	18	15
30/0.176	0.003	0.173-0.179	1.113	0.05	100	23.64	S	22 – 25	18	15
30/0.240	0.003	0.237-0.243	1.518	0.05	100	12.71	S	28 – 32	18	15
30/0.243	0.003	0.240-0.246	1.537	0.05	100	12.4	S	48 – 56	18	15
30/0.247	0.003	0.243-0.250	1.562	0.05	100	12	S	35 – 40	18	15
32/0.198	0.003	0.195-0.201	1.293	0.05	100	17.51	S	30 – 33	18	15
37/0.05	0.003	0.047-0.053	351	0.03	100	237.5	S	4 – 6	12	8
37/0.057	0.003	0.054-0.06	0.4	0.03	100	182.75	S	6.5 – 7.5	12	8
37/0.08	0.003	0.077-0.083	421	0.03	100	92.8	S	7 – 9	12	8
41/0.08	0.003	0.077-0.083	591	0.05	100	83.72	S	5 – 6	12	10
41/0.150	0.003	0.147-0.153	1.109	0.05	100	23.81	S	40 – 48	15	12
41/0.160	0.003	0.157-0.163	1.18	0.05	100	20.93	S	32 – 34	18	15
50/0.240	0.003	0.237-0.243	1.95	0.05	100	7.63	S	39 – 42	18	15
50/0.243	0.003	0.240-0.246	1.984	0.05	100	7.44	S	61 – 71	18	15
50/0.247	0.003	0.243-0.250	2.017	0.05	100	7.202	S	40 – 45	18	15
65/0.08	0.003	0.077-0.083	745	0.05	100	52.82	S	12.5 – 15.5	13	10
65/0.150	0.003	0.147-0.153	1.4	0.05	100	15.02	S	60 – 62	20	17

Download: profile-copper-wire.pdf

FAQ — Questions Fréquentes

Où peut-on utiliser le câble en cuivre étamé ?

Dans les circuits de commande, fils de liaison (jumper), transmission de signaux, connexions à cosses serties, capteurs et systèmes de contrôle automatisés.

Peut-on passer des commandes personnalisées ?

Oui. Nous pouvons répondre aux exigences concernant le diamètre (AWG/mm), la dureté, la structure du conducteur, l’épaisseur d’étain, la longueur de la bobine et les spécifications d’emballage.

Quelle est la différence entre le cuivre étamé et le cuivre nu ?

Le cuivre étamé dispose d’une couche protectrice améliorant la résistance à l’oxydation et la durabilité dans les environnements humides ou industriels. Le cuivre nu s’oxyde plus facilement et peut perdre en stabilité de contact avec le temps.
